Процесс качественного шитья нельзя выполнить только с помощью промышленной машинки, чтобы аккуратно обрезывать швы и обрабатывать их так, чтобы потом ткань не линяла, на швейных производствах, дополнительно используются оверлоки. Промышленные оверлоки бывают трехниточными и четырехниточными, но обычно используется именно второй вариант. Хоть оверлок и небольшой, но он довольно тяжелый, а заправить его будет не так уж и просто.

Чтобы научиться быстро и правильно заправлять промышленный оверлок, придется немного потренироваться, но получив необходимые навыки, можно смело работать на швейном производстве или создавать качественные вещи прямо у себя дома. И так, чтобы научиться правильно заправлять оверлок, стоит детальнее разобраться в его устройстве, что и поможет разобраться с процессом заправки.

Подготовка к работе

Перед началом работы надо приготовить некоторые инструменты, облегчающие процедуру заправки оверлока, регулировку, оперативное устранение возникающих проблем.

Потребуется:

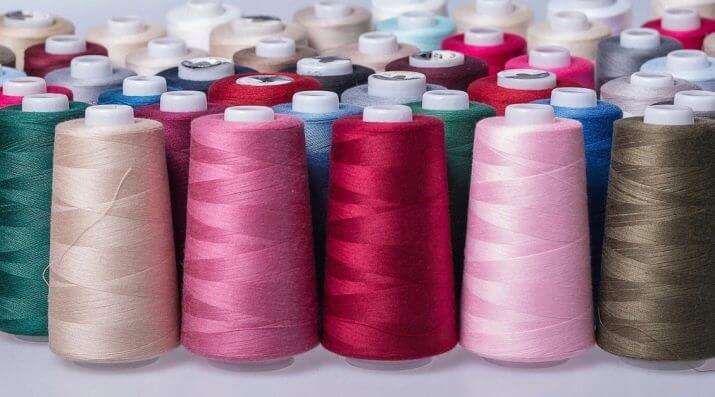

• несколько разноцветных катушек. Разноцветные нити покажут, на каком петлителе заправка сделана неправильно, помогут отрегулировать натяжение;
• комплект ножей для оверлока. Они используются для срезки торчащих концов нитей, подрубки краев сыпучих тканей;
• комплект иголок. При наличии запасного комплекта перестановка сломавшейся или погнувшейся иголки не занимает много времени, помогает быстро вернуться к процессу шитья. Перемена иглы требуется и при наличии видимых дефектов шва: участившихся пропусках, стягивании. Это может происходить из-за неправильно вставленной или затупившейся иголки;
• масло для смазки. Лучше выбирать качественное масло производителя, указанного в инструкции к оборудованию. Требуется оно редко – смазывать машинку надо раз в полгода. Так что экономить на нем не стоит. Для смазки используется стандартный одноразовый медицинский шприц – он сможет «дотянуться» до самых труднодоступных мест механизмов;
• пинцет с узкими кончиками. Помогает пропустить кончик нитки в глазок левого петлителя. Голыми руками сделать это трудно;
• небольшой кусочек материи для контроля. Поможет проверить точность заправки нитей оверлока, отрегулировать натяжение.

Как заправить нитки на оверлок 51 класса. Видео №120.

How to Use an Overlocker (a Serger). Sewing with a Serger. The Functions and Principal Parts

Настройка после заправки

Для проведения точной настройки можно заправить оверлок разноцветными нитями, чтобы без труда определить, с натяжением какой нити возникла проблема.

Для всех игл и петлителей следует использовать одинаковые нити, желательно специально предназначенные для оверлока.

Первоначально, значения натяжения нитей на регуляторах выставляют в среднее положение (согласно инструкции). Затем выполняют тестовую строчку и, при необходимости, ослабляют или усиливают натяжение конкретных нитей. Обычно, в инструкции представлены примеры неправильного натяжения и даны рекомендации по настройке натяжения. После внесения каждого изменения, снова выполняют проверочную строчку до достижения оптимального результата.

Длину стежка и ширину среза, а также значение дифференциальной подачи подбирают в зависимости от типа ткани и вида обработки. Возможность настроить силу давления лапки (на некоторых моделях) позволит получить лучший шов на толстых или тонких материалах.

Правильная заправка оверлока в первый раз занимает немало времени, но, с опытом, будет выполняться быстрее. Цветные маркеры и схемы на корпусе облегчат работу. Сочетание грамотной настройки для конкретной задачи и качественных ниток обеспечивает высокий уровень обработки швов даже в домашних условиях.

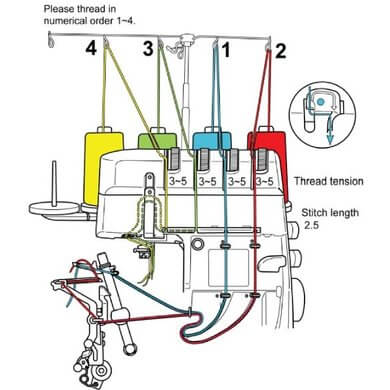

Стандартная схема заправки оверлока

Производители выпускают разные модели оборудования. Перед стартом работы важно изучить инструкцию и следовать указанным в ней советам по правилам работы и особенностям используемых нитей.

Общая схема заправки оверлока нитью одинакова во всех машинках:

• возьмите катушку, поставьте ее на держатель. Направьте ось держателя на нитенаправитель;
• вставьте кончик в нитенаправитель (имеет вид крючка или прорези);
• найдите механизмы натяжения содержимого катушек. В разных моделях их два или один (совмещенный). Если у машинки два механизма, первый отводит пряжу, второй – притягивает. Важно придерживаться точной очередности прохождения через них;
• протяните кончик пряжи через игольное ушко. Проверьте: направление иглы в петлителе должно соответствовать направлению перемещения материала при шитье;
• поместите кончик под прижимную лапку.

После заправки всех нитей надо проверить себя: сделать пробный шов. Для этого используют небольшой кусочек ткани, аналогичной материалу изделия, с которым предстоит работать. Если на шве появляются какие-то проблемы (пропуски, стяжка материала), значит, при заправке ниток в оверлок была допущена ошибка.

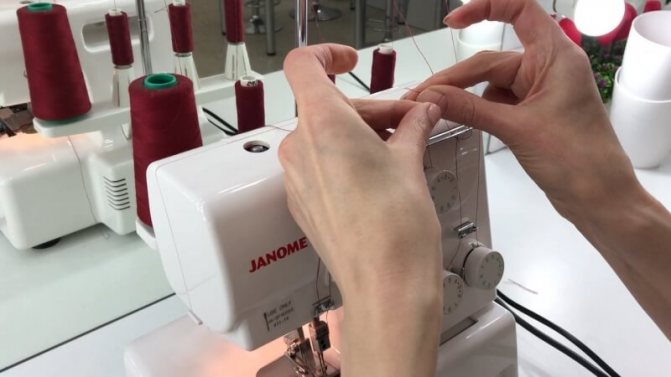

Как выполняется процесс заправки

И так, первым делом, когда человек видит оверлок, он принимается за установку шпулек на держатель и заправку игольной нитки, ведь это самые простые процессы. Что же касается петлителей, дело здесь обстоит намного сложнее.

Посмотрев на схематическое изображение заправки, можно отметить тот факт, что дорога каждой нитки обозначена своим цветом и, это значительно упрощает задачу, к тому же, если стрелочки направления и другие словесные подсказки. Заправлять нитки необходимо поочередно, последовательно, чтобы они потом не путались между собой, а сам процесс заправки выглядит следующим образом:

• нитка от первой шпульки проводится через специальные зоны и вставляется в иголку;
• втора нитка, согласно схеме, проводится по конкретным зонам корпуса прибора и вдевается в петлитель, с использованием пинцета;
• аналогичные действия проводятся с остальными нитями;
• проверяется правильность установки и напряга нитей, а также качество закрепления ножа.

Если все установлено правильно, можно начинать шить, по такому же принципу, как и на обычной машинке. Стоит отметить тот факт, что некоторые пользователи, чтобы постоянно не мучиться с заправкой, идут на определенную хитрость.

Люди просто берут кончик нити, которая заканчивается и, привязывают его к новой, потом начинают шить и, таким образом не приходится повторять процесс заправки заново.

Стоит отметить и тот факт, что промышленные швейные оверлоки нового поколения стали более автоматизированными, поэтому процесс заправки ниток значительно упростился, что значительно облегчает труд человека.

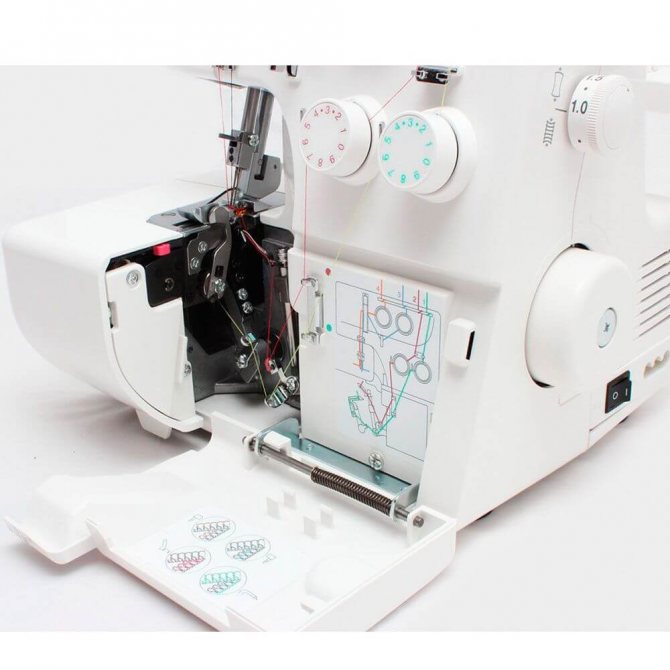

Как правильно заправить нити оверлока в петлители

Существует определенная схема заправки ниток оверлока внутрь петлителей. Петлители расположены сверху, имеют вид крючков. Их задача – подхватить кончики с иголок и соединить их с пряжей, идущей с нижних деталей. Итог – перекрестный стежок.

Сначала ведут работу с левым петлителем. Это самый сложный этап подготовки устройства к шитью.

Выполняется он так:

• нить проводят сквозь нитенаправитель внутрь отверстия крышки, расположенной справа, далее сквозь прорезь защитной крышки слева;
• выполняется обвод вокруг нитенатяжителя, кончик пропускается в отверстие, ведущее по направлению к петлителю;
• колесо прокручивается вправо до момента установки правого петлителя над иглой;
• кончик обводится сзади вокруг рычажного механизма правого петлителя, зацепляется за крючок;
• колесо прокручивается до опускания левого петлителя;
• кончик вправляется внутрь левого петлителя, колесо прокручивается до подъема правого механизма, который потянет за собой левый до максимальной верхней позиции;
• нитка заправляется под лапку и фиксируется.

Далее выполняется заправка правого устройства:

• нить вводится в прорезь нитенатяжителя, заводится сверху внутрь отверстия модуля с ножом;
• колесико прокручивается до момента занятия правым петлителем крайней верхней позиции;
• нить пропускается сквозь глазок под крючком;
• кончик проходит сквозь нитенатяжитель, отверстие пластины, обходя вокруг столбика нитенатяжителя;
• кончик закрепляется под крючком, вводится в иголку.

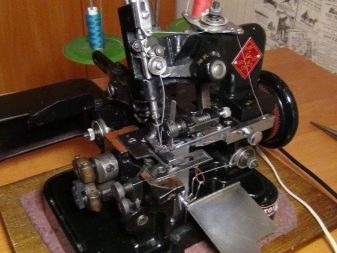

Оверлок 51 класс – инструкция

51 класс – самый распространенный промышленный оверлок прошлого века. Н о тем не менее он используется в быту, в небольших ателье до сих пор.

Хотя морально эта техника давно уже устарела и многие современные ткани просто невозможно качественно обметывать на нем, тем не менее, использовать 51 класс иногда оправданно, особенно для обработки грубых и толстых тканей, таких как джинс, тонкий брезент и т.п. Одно из преимуществ оверлока 51 класс является доступная цена.

Стоит он на порядок ниже по сравнению с новыми оверлоками и коверлоками, особенно оверлоками промышленного назначения. За 3-4 тыс. рублей можно купить такой оверлок, вполне приличного вида и хорошо работающий, правда только б/у. 51 класс достаточно надежный оверлок, но иногда возникает необходимость выполнить ремонт, настроить оверлок.

Все инструкции к нему утеряны, литературы доступной, написанной простым понятным языком практически нет, а услуги мастера порой обойдутся дороже самого оверлока. Для такого случая мы и предлагаем вам небольшие рекомендации.

51, 51-А класс. Техническая характеристика оверлока

51 класс обладает уникальной особенностью – он может работать, используя всего две нитки. Возможно такая “экономия” уже не актуальна, но вы должны знать, что если вместо одного из петлителей поставить ширитель, то оверлок будет работать, используя только две нитки, одна заправляется в иголку, другая в петлитель.

Максимальная частота ращения главного вала 3500 об.\мин.; длина стежка 1.5…4 мм.; ширина обметывания 3-6 мм.; максимальная толщина обрабатываемых тканей 2.5 мм. Оверлок 51 класса отличается наличием дифференциального двигателя ткани, в машине класса 51-А – простая рейка.

Проще это можно объяснить так, оверлок 51 класса может растягивать край обметываемой ткани, что делает шов эластичным, это очень важно для обработки края трикотажных тканей. Поэтому он может обметывать не только костюмные и пальтовые ткани, но и трикотажные, бельевые.

Внешне они абсолютно одинаковы, но наличие дифференциальной рейки намного увеличивает его возможности.

В обеих машинах используются иголки типа 0029 – ( 60, 65, 75, 90, 100 )

2. Правильное взаимодействие петлителей оверлока 51 класса

Чтобы самостоятельно настроить оверлок, пожалуй мало инструкции, требуется опыт. Правильное взаимодействие петлителей и иголки друг с другом происходит при соблюдении многих параметров, выставить которые, достаточно сложно не имея опыта.

В данной инструкции к 51 оверлоку даны основные пармаетры, которые могут служить вам лишь ориентиром при настройке. Общий принцип настройки такой – все петлители и иголка “встречаясь” должны иметь минимальные зазоры.

Петлитель должен надежно заходить в петлю образованную выше ушка иголки, иголка должна надежно заходить в петлю образованную петлителем.

51 класс. Ориентиром при настройке оверлока служит левый петлитель

Главным ориентиром при настройке оверлока 51 класса служит левый петлитель (нижний) L. При опускании иглы в крайнее нижнее положение, он должен занять крайнее левое положение на расстоянии 4…5 мм от иголки. При подъеме иголки на 2,5-3 мм. образуется петля игольной нитки и носик левого петлителя, двигаясь вправо к иголке, в этот момент (на 1,5…

2 мм выше ушка иголки) должен захватить образовавшуюся петлю. Зазор между лезвием петлителя и иголки должен быть минимальным – 0,05мм. Установить такой зазор можно, если ослабить винт крепления левого петлителя В, и осторожно повернуть к иголке в момент его подхода к ней. Добившись с нескольких попыток требуемого зазора, не забудьте затянуть винт В.

Не ослабляйте слишком винт В, петлитель должен подаваться с небольшим усилием. Захватив петлю, левый петлитель протягивает ее по своему лезвию, а навстречу ему движется правый петлитель R, чтобы войти в петлю левого петлителя. Носик правого петлителя проходит по выемке с обратной стороны левого петлителя, максимально приближаясь к его глазку и лезвию одновременно.

Если провести горизонтальную линию в этот момент, носик правого петлителя должен быть ниже глазка левого петлителя и зазор между лезвиями обеих петлителей должен быть 0,1…0,15 мм. Запутаться можно в этих терминах, но проще не получается… Теперь осталось, только иголке снять петлю с правого петлителя, и оверлок будет работать как часы.

При опускании иголки в петлю правого петлителя зазор меду ней и лезвием также должен быть 0,1…0,15 мм и расстояние между глазком правого петлителя и острия иголки (когда они на одном уровне) приблизительно 0,3..0,5 мм.

Правый петлитель не имеет регулировочного винта чтобы приблизить или отдалить его носик, он жестко закреплен винтом к площадке.

Регулировка его происходит банальным способом: осторожным подгибанием в ту или иную сторону. Но левый петлитель подгибать нельзя.

51 класс. Причина пропусков на оверлоке

Следует заметить, что существует только одно правильное расположение петлителей и иголки, при котором 51 класс будет работать безупречно.

Все приведенные цифры являются лишь ориентиром при настройке оверлока, возможно некоторые параметры у вашей машины будут отличаться, все зависит еще и от установки кулачка.

Поворот его на 1-2 градуса приводит к изменению положения обеих петлителей одновременно, но чтобы не сломать петлители при встече, данную регулировку следует выполнять только опытному настройщику.

Причиной внезапно появившихся пропусков может стать смещение игловодителя вместе с иголкой вверх, проверьте этот параметр в первую очередь. Возможно простым опусканием игловодителя (винт И) на 0,5-1,0 мм. вы устраните пропуски.

Иногда неподходящие для оверлока нитки также могут стать причиной пропуска стежков оверлока.

Заправка ниток оверлок 51 класс

Очень важно правильно заправить нитки. Правильная заправка ниток является основным условием нормальной работы оверлока. Для заправки ниток используют пинцет. Сначала заправляют нитку правого(верхнего R) петлителя (рис.

П): через два отверстия 1, между шайбами натяжителя 6 в нитеподатчик 8, под скобку проволочного нитенаправителя нитенаправителя 9 и в глазки петлителя от себя. От стойки с бобиной нижнего петлителя L (левого) нитка заправляется (рис.

Л) в отверстие 1, далее в глазок нитеоттягивателя 3 и в отверстие нитенаправителя 8, закрепленного на крышке машины, через отверстие 9 и 10 в боковой крышке, далее через натяжитель 12, через трубчатый нитепроводитель 13, под нитеоттягиватель 14 и в глазки левого петлителя от себя.

Нитку иглы от стойки с бобины проводят через отверстия 1 в нитенапрвительной пластине 2, между шайбами 3 регулятора натяжения, отверстия 4 на левой стороне пластины 2 перед фасонным нитеоттягивателем 5, в глазок 6 нитеподатчика, закрепленного на поводке механизма иглы, между шайбами 7 натяжения и в ушко иглы 8 от себя.

6. Регулировка длины стежка оверлока 51 класс

Общее перемещение рейки происходит под действием эксцентрика, который регулируется двумя винтами, расположенными глубоко в корпусе. Крепится эксцентрик к главному валу машины оверлока. В корпусе 1 имеется паз для прохождения в нем ползуна – эксцентрика 4, смещение которого приводит к изменению длины стежка (чаще, реже). Это смещение выполняется винтом 2 после ослабления винта 3.

Установка ножей – оверлок 51 класс

Притупившиеся ножи “рвут” каррй ткани, не обрезая его, что часто становиться причиной дефектов строчки. К сожалению, заточить ножи самостоятельно вы не сможете. Зато, используя эту инструкцию, вы сможете их снять и поставить обратно. Затачивать ножи нужно на специальном станке, имеющий возможность фиксировать угол заточки.

Обратитесь к мастерам делающим ключи, у них есть такие станки. Общие рекомендации по установке ножей. Нижний нож должен быть на одном уровне с игольной пластиной, Верхний нож должен, во-первых, всей режущей кромкой плотно прижиматься к нижнему и опускаться, “заходить” в нижний нож на 1,0 -1,5 мм. , не более. На всякий случай мы приводим фрагменты заводской инструкции.

С пятой попытки уже будет легче понять ее.

Обрезку кромки сшиваемых тканей производят двумя ножами: верхним подвижным ножом 4, смонтированным на качающемся рычаге ножа 7, и нижним 11, который закреплен в колодке 12 на корпусе машины. Положение верхнего ножа 4 устанавливают в зависимости от ширины обметки.

Верхний нож закреплен в держателе 5, который может переставляться в ушках рычага 7. Для перемещения ножа необходимо открепить отверткой винт 6 хомутика 10 на держателе 9 и передвинуть держатель в ту или другую сторону, в зависимости от ширины обметки.

Для обеспечения нормальной обрезки материала верхний нож 4 своей плоскостью должен плотно, без ощутимого зазора, прилегать к плоскости нижнего ножа 11. После того как верхний нож 4 будет установлен в соответствии с необходимой шириной обметки, к нему подводят нижний нож 11, производят это перемещение колодки 12 посредством нижнего винта 14 с круглой накатной готовкой.

Передний винт 13 на корпусе, закрепляющий колодку, предварительно освобождают отверткой. И нижний, и верхний нож может регулироваться также в вертикальном направлении после освобождения закрепляющих винтов: 8 для верхнего и 1 для нижнего ножа. Нижний нож устанавливают в колодке таким образом, чтобы его режущая кромка находилась на уровне игольной пластинки оверлога.

Верхний нож устанавливают так, чтобы его режущая кромка перекрывала режущую кромку нижнего ножа приблизительно на 1 мм. При изменении ширины обметки на оверлоке 51 класса, приходится регулировать и положение пластинки 2 на нажимной лапке, освободив предварительно закрепляющий винт 3.

Скачать инструкцию к оверлокам GN1-2D, GN1-113D, FN2-7D, FN2-4D

Смотреть OnLine видеоинструкцию:

Как заправить трехниточный оверлок

Трехниточный аппарат с одной иголкой сверху и двумя нитками, идущими снизу, считается универсальным. Направление нитки указано отверстиями, расположенными на корпусе аппарата. Схема заправки трехниточного оверлока похожа на манипуляции с привычной швейной машинкой.

Алгоритм имеет такие этапы:

• нитка последовательно проходит через все отверстия;
• кончик вводится в правый петлитель и опускается вниз;
• кончик пропускается через ушко иголки, проводится под лапкой и отводится назад.

Заправка трехниточного оверлока заканчивается пробным швом на запасном кусочке материала, аналогичном находящемуся в работе. Выбирать аналогичную ткань требуется потому, что разные материалы по-разному реагируют на натяжение нити. Пробный шов помогает отрегулировать натяжение.

Советы по эксплуатации оверлока gn1

Чтобы ваш китайский оверлок работал исправно, необходимо помнить ряд важных правил, которые помогут получить ровную и красивую обметку ткани.

1. Оверлок gn1 отличается своими повышенными требованиями к чистоте. Убедитесь, что рабочие механизмы машинки хорошо смазаны и не имеют следов пыли или грязи.
2. При работе с машинкой используйте нитки одинаковой толщины.
3. Неправильный уровень натяжения нити может привести к сбоям в работе швейной машинки. Производите регулировку натяжения перед тем, как начать работу с машинкой.
4. Используйте специальные иглы, предназначенные для машинок 51 класса. Они гораздо короче и имеют утолщенное ушко.

Как поменять цвет ниток оверлока

Иногда в ходе работы требуется поменять цвет ниток. Перед тем как заправить нитки в оверлок надо аккуратно обрезать находящуюся на аппарате катушку на уровне нитедержателя. Кончик приготовленной катушки привязывается к оставшемуся кончику старой катушки.

Далее выполняются следующие шаги:

• нитка протягивается до выхода узла за лапку (другой вариант протяжки – сделать несколько стежков);
• поднять лапку, аккуратно провести узел через ткань;
• опустить лапку;
• продолжить шить до момента подхода узелка к игольному ушку;
• протянуть узел через ушко вручную.

Этапы надо повторять, пока узел не перестанет мешать работе.

Что говорят об оверлоке «Джуки»?

• Василиса: Недавно приобрела оверлок фирмы Джуки. Цена у него приемлемая, все заявленные функции выполняет добросовестно. Некоторые пишут, что оверлоки этих фирм достаточно шумные, но это не так: все достаточно терпимо. В моемоверлоке есть автоматический заправщик нижнего петлителя, что меня очень радует и существенно экономит мое время.
• Дарья: Пользуюсь оверлоком этой фирмы уже 3 года и никак не нарадуюсь. Я купила модель MO-654DE, т. к. она работает с любой тканью. Надеюсь, что он и дальше будет радовать меня своей работоспособностью, функциональностью.
• Татьяна: Никаких нареканий за 5 лет работы не обнаружила. Единственный минус – достаточно шумно работает, но это не критично. Шьет любыми нитками и любую ткань, поэтому я полностью довольно своей машинкой фирмы Джуки.
• Ирина: У меня MO 644D, который работает без нареканий. Качество швов – потрясающее, все они ровненькие. Заправка нитей простая, запомнила куда и что вдевать уже с 3-го раза. Всем рекомендую оверлоки фирмы Джуки – это прекрасное соотношение цены и качества.

Китайские трёхниточные

Заправка китайских «трёхниточников» ничем не отличается от подготовки промышленной модели 51 класса или от российских трёхниточных изделий марки «Агат». Последние проигрывают по дизайну зарубежным устройствам, например, марки Brother, но в функциональности не уступают ни им, ни каким-либо иным маркам.

Документы пользователю в помощь

Как правило, в руководстве к любому оборудованию идет руководство с описанием основных правил эксплуатации, которые помогают не только правильно пользоваться устройством, но и проводить меры по техническому обслуживанию. Но что делать, если данный документ затерялся, как заправить трехниточный китайский оверлок без руководства пользователя? Здесь помогут обозначения, нанесенные непосредственно на корпус швейного оборудования. Но если и они отсутствуют, нужно просто понять принцип работы агрегата, и тогда трудностей с заправкой не возникнет даже при достаточно долгом простое.

Что такое петлители?

Оверлок 3-ниточный — это очень удобное устройство для обработки срезов изделия. Одновременно этот агрегат обрезает все неровности, делая край идеальным, и аккуратно обметывает его. Именно петлителям отводится роль обметывающих элементов. Чтобы строчка была ровной и шов не казался перетянутым или перекрученным, следует пристальное внимание уделить прокладыванию нити в пазах агрегата.

Отзывы потребителей о разных видах оверлока:

• Валентина: Недавно приобрела оверлок Brother 4234D. Меня все устраивает: качественно выполняет оверлочную строчку, автоматически заправляет нити, освещение рабочей области и еще много достоинств. Единственный минус – иногда падает держатель нитей и неудобно менять иглы.
• Оксана: Муж подарил оверлок Elna 664. Это мой первый прибор, поэтому мне не с чем сравнивать. Но я поняла, что он меня полностью устраивает: выполняет красивые и аккуратные швы, легко менять иглы и заправлять нити, работает тихо.
• Тамара: Уже 4 года пользуюсь Jaguar 087 DW. Главные достоинства – качество, удобство и мощность. Мне эту машинку посоветовала подруга-портниха. Я очень довольна и ни на что др. его не променяю.
• Варвара: Я очень люблю шить, поэтому без оверлока никак. Мой выбор пол на JanomeMyLock 205D. Меня он полностью устраивает и по цене, и по функциональности. Он выполняет все необходимые обметочные швы, плюс ко всему компактный и простой в использовании.

Оверлок – это очень удобная вещь для тех, кто шьет одежду дома. С его помощью можно аккуратно обработать края тканей, сделать обметочный шов и мн. др. При выборе оверлока уделяйте внимание тем функциям, которые Вам действительно нужны и не переплачивайте за избыточный функционал.
