В связи с появлением современных синтетических и смесовых материалов, а также усовершенствованием текстильных технологий, популярность традиционных натуральных тканей уменьшается, но при этом многие из них продолжают оставаться востребованными на рынке. К таким видам старинного текстиля относится плис – ворсистая хлопчатобумажная ткань, история которой насчитывает уже более трех столетий.

Технология производства

Для производства такой ткани, как плис, могут использоваться шелк, шерсть и хлопок, но изначально это был именно хлопок. Нитей существует три – основы, утка и дополнительная (из дополнительной получается высокий ворс). За счет плотного переплетения нитей основы уток заметно поднимается.

Чтобы ворс привлекательно выглядел, в процессе производства его аккуратно расчесывают и подрезают. Ворсовые нити практически всегда хлопковые, а нити основы могут использоваться любые (хлопок, шелк, шерсть). Добавление синтетических примесей удешевляет материал, но оказывает негативное влияние на его потребительские свойства (он становится менее гигроскопичным, начинает электризоваться).

Что такое плис и с чем его носить

«Дешевый бархат», «бумажный бархат» — как только не называли плис за века его использования. Ткань приобрела популярность еще в семнадцатом веке, когда мелкое дворянство и зажиточные крестьяне начали шить из него одежду. Именно такая целевая аудитория поясняется доступной стоимостью плиса и его схожестью с дорогостоящим бархатом. Следовательно, его выбирали любители шика, которые не могли позволить себе натуральный бархат. В России эта ткань появилась веком позже, а изначально плис производили только в Европе. Упоминание о плисовой ткани можно найти даже в литературных произведениях российских классиков: в пушкинской «Барышне-крестьянке» упоминается плисовая куртка, а в гоголевских «Мертвых душах» у знатной дамы была обувь из плиса. В определенных сферах плис не теряет популярности и в наши дни.

Характеристики материала

Плис имеет следующие свойства:

• экологичность – материя безвредна как для здоровья человека, так и окружающей среды;
• антибактериальность – в хлопке пылевые клещи не заводятся;
• гипоаллергенность – плис могут использовать даже больные бронхиальной астмой, страдающие аллергией люди;
• отличные терморегулирующие свойства – в хлопковых вещах зимой не холодно, а летом не жарко;
• гигроскопичность – материя впитывает влагу, а сама при этом остается сухой;
• привлекательный внешний вид – плис презентабельно выглядит, является устойчивым по отношению к воздействию внешних факторов, хорошо драпируется;
• хорошие тактильные качества – материал теплый, мягкий, на ощупь приятный.

Насколько практичны плисовые вещи? Не очень – во-первых, их ворс цепляет шерсть, пыль и мусор, во-вторых, сам материал требует бережного ухода и представляет сложности в глажке.

Виды плиса и их спецификация

Самые распространенные разновидности плиса на данный момент это:

• бивер;
• вельветин;
• мебельный плис.

Бивер сделан на основе полиэфирной нити, которая отличается прочностью и стойкостью к загрязнениям. Не трудно догадаться, что ткань с такими параметрами (кстати, бивер еще и очень дешевый) используется для пошива рабочей одежды. Поэтому, если вы зададитесь целью купить себе отрез бивера, он, скорее всего, будет или очень темным, или наоборот, максимально яркого сигнального оттенка (как в форменной одежде работников ГАИ, ЖКХ и т.д). Впервые эта ткань появилась на ткацких фабриках Манчестера.

Вельвет (он же вельветин) мало отличается от самого плиса. Основное отличие – продольные рубчики, выстриженные на ткани. Изначально эту ткань использовали для пошива штор. В данный момент, нас окружает большое количество одежды и обуви с использованием вельвета.

Мебельный плис отличается своей прочностью и стойкостью к повреждениям. Уток плетется из шерсти, для основы подбирается максимально плотное плетение. Благодаря этим параметрам мебель, обшитая плисом, не протирается и не линяет достаточно долго, и может пережить несколько аккуратных чисток.

Chip Planer

После компиляции в окне Flow Summary можно посмотреть, какие ресурсы были использованы. После небольшого экскурса в архитектуру ПЛИС становился понятно, что значит Total logic elements и почему Total combinational function вынесено отдельной графой. Безусловно информация полезная, но для того, чтобы держать руку на пульсе этого явно недостаточно.

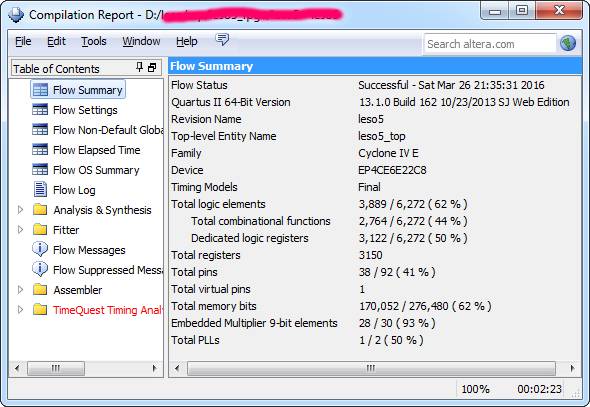

Рисунок 10 – Отчет компиляции

Для визуального контроля используемых ресурсов в Quartus II применяется утилита Chip Planer. Она показывает расположение и использование элементарных блоков в общей архитектуре целевой ПЛИС. Запустить Chip Planer можно из среды Quartus: меню Tools -> Chip Planer. На карте кристалла (рисунок 11) показаны все ресурсы ПЛИС: LE, объединенные в LAB, аппаратные умножители (DSP block), ячейки памяти, буферы ввода вывода, генераторы PLL. Цветом показана степень использования: светлым – неиспользуемые блоки, темным – максимально загруженные. Если увеличить масштаб (соответствующий инструмент на панел или ctrl+колесико мышки), то доступна детализация на уровне LE, здесь синим показан LUT, темно красным – триггер.

Большую детализацию можно получить если на панели Layers Settings сменить Basic на Detailed. В этом режиме при приближении видны локальные и глобальные цепи соединений, глобальные линии управления и управляющие сигналы LAB.

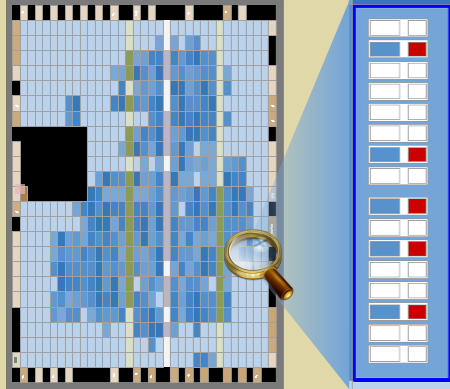

Рисунок 11 – Карта ресурсов ПЛИС

Если в LE выделить LUT или триггер, то на панели Node Properties можно увидеть схему LE и описание свойств и режимов работы. Двойной клик мыши по LUT или триггеру запустит в новом окне инструмент Resource Property Editor, в котором можно исследовать соединения внутри логического элемента. Синим выделены используемые цепи.

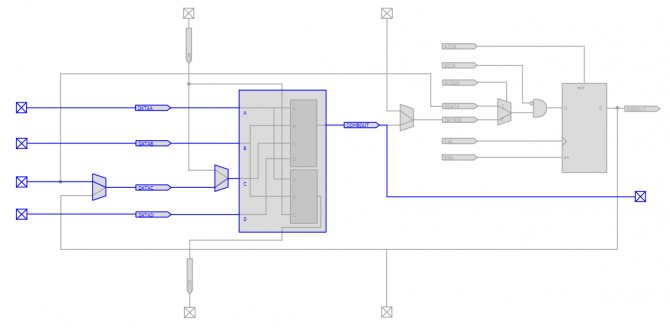

Рисунок 12 – Логический элемент в Resource Property Editor

Структура КЛБ.

В базовой серии ПЛИС XC4000 фирмы Xilinx основной единицей оборудования считается КЛБ, состоящий из двух триггеров и двух ЛТ. В новых сериях ПЛИС количество триггеров и ЛТ увеличилось вдвое и вчетверо. Чтобы оставить для всех серий одну и ту же единицу оборудования, условились называть КЛБ из двух триггеров и двух ЛТ эквивалентным КЛБ (ЭКЛБ) или CLB slice. Таким образом, КЛБ серии Virtex состоит из двух ЭКЛБ, а серии VirtexII — из четырех ЭКЛБ .
